目前不少區(qū)域砂石價格大幅上漲，甚至出現(xiàn)供不應(yīng)求的狀況，一些企業(yè)在加工混凝土?xí)r，為了成本，開始采用質(zhì)量參差不齊的混合砂，給混凝土的質(zhì)量帶來嚴(yán)重的安隱患。在此背景下，湖南省砂協(xié)就機(jī)制砂的重新進(jìn)行了闡述，本文對相關(guān)知識進(jìn)行了梳理，以供參考。

一、機(jī)制砂定義

1、《建設(shè)用砂》(GB/T14684)定義：經(jīng)除土處理，由機(jī)械破碎、篩分制成的，粒徑小于4.75mm的巖石、礦山尾礦或工業(yè)廢渣顆粒，但不包括軟質(zhì)、風(fēng)化的顆粒，俗稱人工砂。

2、《普通混凝土用砂、石質(zhì)量及檢驗方法》（JGJ52）定義（人工砂）：巖石經(jīng)除土開采、機(jī)械破碎、篩分而成的，公稱粒徑小于5.00mm的巖石顆粒。

鑒于以上兩大對機(jī)制砂的定義比較寬泛，容易導(dǎo)致劣質(zhì)機(jī)制砂混入機(jī)制砂產(chǎn)品行列，給機(jī)制砂的發(fā)展帶來影響，新的定義從工藝、品質(zhì)等方面進(jìn)行了規(guī)定，更面、更科學(xué)。

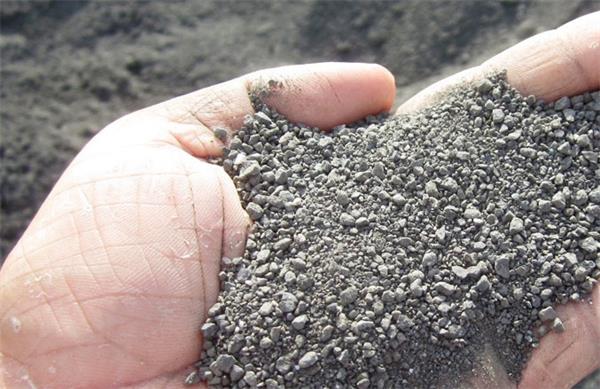

機(jī)制砂新定義：經(jīng)除土、沖擊整形細(xì)碎、沖擊細(xì)碎、分級、粉控、綠色生產(chǎn)等聯(lián)合工藝制成的，粒徑小于4.75mm，達(dá)到中砂級配品質(zhì)要求，含水率控制在5%以內(nèi)的未風(fēng)化、化學(xué)性能相對穩(wěn)定、達(dá)到力學(xué)性能指標(biāo)的巖石顆粒。俗稱人工砂、碎砂。

二、機(jī)制砂的重要指標(biāo)

由于機(jī)制砂經(jīng)后天機(jī)械加工而成，其級配區(qū)間亦能人為控制，一般來說只需中砂、粗砂級配區(qū)間就好（特種用途需求的除外，可由供需雙方在合同中規(guī)定）。除了級配問題外，加工生產(chǎn)機(jī)制砂時，應(yīng)以下幾個指標(biāo)符合：

1.含泥量

標(biāo)和行標(biāo)對砂規(guī)定含泥量，對機(jī)制砂的含泥量規(guī)定為石粉含量，而石粉里面既有外帶的泥土（外含泥），也有與母巖同質(zhì)的粘土礦物（內(nèi)含泥）。如蒙脫石、伊利石、高嶺石等，這些都是由巖石風(fēng)化而形成的粘土礦物，具有吸附性強(qiáng)、保水性高等特點，直接影響外加劑的適應(yīng)性、混凝土用水量、拌合物的越攪越稠、坍落度的經(jīng)時損失等。

2.石粉含量

若按標(biāo)和行標(biāo)要求，大多數(shù)機(jī)制砂只能采用濕法生產(chǎn)，通過水洗才能達(dá)到石粉限值要求；或者加大干法生產(chǎn)的風(fēng)選功率，將大部分石粉選出來另做他用。這樣，既對環(huán)境保護(hù)不利，加大能耗，對資源也是一種浪費。其實，大多數(shù)石粉非泥，是泵送混凝土、自密實混凝土及貧混凝土的稠度調(diào)節(jié)劑，在混凝土中可以起到很好的填充作用，與膠凝材料粉體具有的疊加效應(yīng)，使用得當(dāng)可以部分膠凝材料用量。

3.需水量

亞甲藍(lán)試驗對鈣質(zhì)石粉敏感，硅質(zhì)石粉不敏感，且試驗的復(fù)演性差，人為判斷因素多，誤差大。因此，在亞甲藍(lán)試驗基礎(chǔ)上增加一個需水量比試驗更準(zhǔn)確。

4.吸水性

機(jī)制砂經(jīng)過機(jī)械破碎，顆粒中留有的裂縫和孔隙，以及母巖中的粘土礦物和干法制砂形成的石粉等，對水都具有的吸附性，因此，有要測定其吸水率，在配合比設(shè)計時采用飽和面干含水率更合適，可以避免混凝土拌合物越攪越稠以及流動性損失過快問題。

5.堅固性

機(jī)制砂的母巖中如果含有較多的風(fēng)化成分、粘土礦物、尾礦、固體廢料、建筑垃圾等，造成機(jī)制砂的堅固性不合格，從而直接影響到混凝土的力學(xué)性能和耐久性能。因此機(jī)制砂原料應(yīng)選擇硬度高、抗壓強(qiáng)度高的巖石。

結(jié)語

熟悉機(jī)制砂對投資機(jī)制砂行業(yè)的客戶有著積意義，只有成品機(jī)制砂的各項指標(biāo)符合要求，才能混凝土工程的質(zhì)量達(dá)標(biāo)，保障民生項目安。我公司致力于設(shè)計合理、經(jīng)濟(jì)且的制砂生產(chǎn)線方案，歡迎有興趣的朋友咨詢。
