顎式破碎機破碎比大、效率高，是礦山行業經常采用的粗碎設備，但是很多人對它了解的還不面，比如近有客戶問：“簡擺和復擺顎式破碎機有什么區別，哪個好？”基于客戶的詢問，本文就來介紹下簡擺和復擺顎破的區別及二者的優缺點。

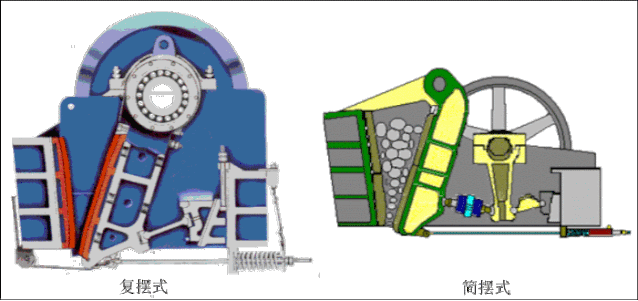

簡擺和復擺顎式破碎機的區別

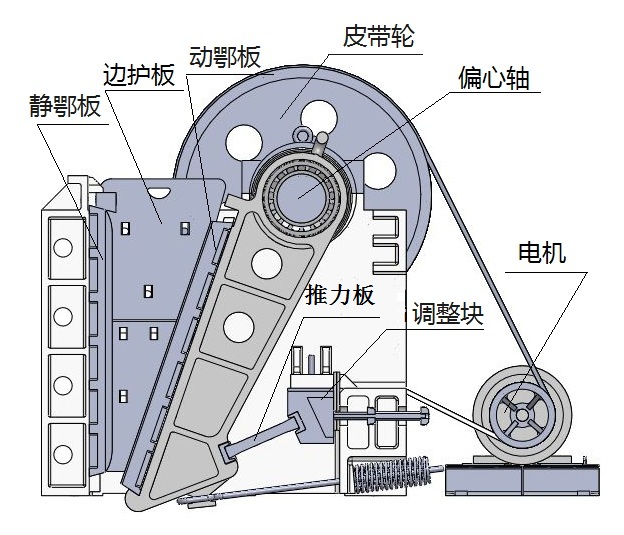

復擺顎式破碎機結構

結構不同

簡擺顎式破碎機主要由定顎板、動鄂板、動顎板懸掛軸、前后推力板、偏心軸、連桿等組成。

復擺顎式破碎機主要由定顎板、動鄂板、皮帶輪、調整塊、偏心軸和推力板、電機等組成。

運動軌跡不同

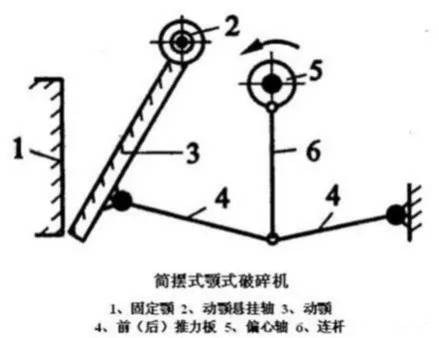

簡擺顎式破碎機

動顎做的是一種左右往復運動，動顎上每點運動軌跡都是以懸掛軸為的圓弧線，運動軌跡簡單。具體如下：

動顎懸掛在偏心軸上，可作左右擺動，偏心軸旋轉時，連桿做上下往復運動，帶動兩塊推力板也做往復運動，從而推動動顎做左右往復運動，實現破碎和卸料。

復擺顎式破碎機

動顎由上到下各點的運動軌跡相對復雜：破碎腔頂部，運動軌跡為橢圓形；破碎腔中部，運動軌跡為更扁的橢圓形；破碎腔底部，運動軌跡幾乎為往復運動。具體如下：

電動機通過皮帶、皮帶輪帶動偏心軸旋轉，動顎板圍繞偏心軸對定顎板作周期性往復運動，時而靠近時而離開，當動顎板靠近定顎板時，處在兩顎板之間的礦石，受到擠壓、彎曲、劈裂作用而破碎；當動顎板離開定顎板時，已破碎的礦石在重力作用下經破碎機的排礦口排出。

型號大小不同

簡擺顎式破碎機以大中型為主，用來破碎堅硬的物料；而復擺顎式破碎機初期一般為中小型，因?yàn)樵谄扑檫^程中，動顎受到的擠壓力，而且大部分作用在偏心軸和軸承上面，致使偏心軸和軸承受力惡化，容易損壞。但是，隨著耐沖擊的大型滾動軸承的出現，復擺顎式破碎機也日益大型化。

簡擺和復擺顎式破碎機優缺點

簡擺顎式破碎機

優點：

1、結構緊湊簡單；

2、偏心軸、連桿等傳動件受力較小，工業上多制成大型機和中型機，用來破碎堅硬的石頭等物料；

3、動顎顎板的磨損較�。�

4、動顎的垂直行程（垂直移動距離）較小，礦石對顎板的磨損作用較輕，產品的過粉碎現象少。

缺點：

1、破碎效率低；

2、片狀產品較多。

復擺顎式破碎機

優點：

1、質量較輕（在生產能力相等時，重量大約輕20-30%），構件較少，結構更緊湊；

2、破碎腔內充滿程度較好，所裝物料塊受到均勻破碎，生產率較高，比同規格的簡擺高出20-30%；

3、立方體形狀的成品較多，產品質量較好。

缺點：

顎板的磨損快，產品過粉碎嚴重，產生的粉塵也比較多。
