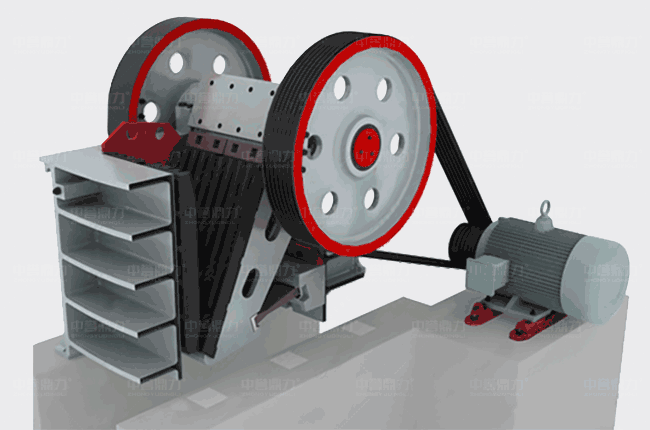

顎式粉碎機的工作方式是擠壓曲動型的，電動機帶動皮帶和皮帶輪，通過偏心軸讓動顎進行上下運動，當定顎上升時會和肘板夾角變大，然后推動顎板向定顎靠近，同時物料也會被壓碎或者劈碎，從而達到粉碎的目的，當動顎下行時會和肘板夾角變小，動顎板在拉桿及彈簧的作用下會離開固定顎板，同時粉碎好的物料會從粉碎腔排料口排出。
顎式粉碎機盡管有好幾種構造形式，但是其運行原理是差不多一樣的，下面講解兩個構造的作業原理。
1、單擺式顎破，動顎懸掛在偏心軸上，能夠左右擺動，偏心軸旋轉時，連桿上下往復運動，帶動兩塊推力板也做往復運動，從而推動動顎左右往復運動，滿足粉碎以及卸料，這類顎破采取的曲柄雙連桿機構，雖然動顎受很大的粉碎反力，但是偏心軸以及連桿受力卻比較小，這類設備作業時，動顎上每點的運動軌跡都是以心軸為中心的圓弧，圓弧半徑等于該點至軸心的距離，上端圓弧小，下端圓弧大，粉碎效率偏低，其粉碎比通常為3-6，因為運動軌跡簡單，故稱簡單擺動顎式粉碎機。
2、復擺式顎破，動顎上端直接懸掛在偏心軸上，做為曲柄連桿機構的連桿，由偏心軸的偏心直接傳動，動顎的下端連著推力板支撐到機架的后壁上，當偏心軸旋轉時，動顎上各點的運動軌跡是由懸掛點的圓周線（半徑等于偏心距），逐步向下變成橢圓形，越向底部，橢圓形越偏，直到底部與推力板相連點軌跡為圓弧線，因為這類設備中動顎上各點的運動軌跡比較復雜，故稱為復雜擺動顎式粉碎機。
顎式粉碎機結構是比較簡單的，由機架，工作機構、傳動機構、調節裝置、保險裝置和潤滑系統等部分組成。
整體機架和組合機架，整體機架是焊接的，組合機架是多個鑄鐵或焊接件用嵌銷或螺栓聯接而成，組合式的運輸方便。
既指粉碎腔，由定顎動顎組成，兩顎板上都有錳鋼制成的襯板，定顎動顎作用主要用于粉碎物料。
主要由皮帶輪、偏心軸、連桿及前后推力板組成，當電動機帶動偏心軸作旋轉運動時，由于偏心的原因而帶動連桿作上、下運動，從而帶動推力板運動。由于推力板在運動時不斷改變其傾斜角度，于是帶動動顎繞懸掛偏心軸作周期性擺動，從而達到粉碎物料的目的。
調節裝置作用，在襯板不斷受到物料的磨損后，排料口會逐漸變大，物料產品粒度，要及時調節排料口寬度。
